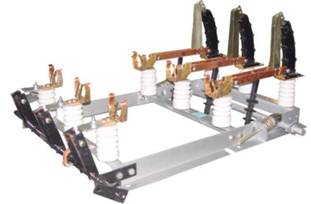

Выключатель нагрузки ВНП-М1-10/630-20
Автогазовый трехполюсный выключатель нагрузки типа ВНП-М1-10/630-20 со встроенным пружинным приводом, ручным заводом, дистанционным и местным включением и отключением для многократных коммутационных операций, предназначен для коммутации под нагрузкой цепей трехфазного тока частотой 50 - 60 Гц номинальным напряжением от 3 до 10 кВ и номинальным током 630 А в сетях с заземленной и изолированной нейтралью, используется в шкафах комплектных распределительных устройств (КРУ), в камерах стационарных одностороннего обслуживания (КСО), в комплектных трансформаторных подстанциях (КТП). По заказу выключатель может поставляться для установки на передней или задней стенках шкафа с контактной системой, повернутой к оператору. Исполнение по ГОСТ 15150: обычное - У2 экспортное - У2 тропическое - Т3 Конструктивные отличия выключателей ВНП-М1-10
Особенности и преимущества выключателей ВНП-М1-10Термическая стойкость - 3 секунды ( по ГОСТу - 1 секунда ) Отключение переходных токов 1000 А при cos = 0,23 Конструкция выключателя позволяет с незначительными затратами заменить старые, находящиеся в эксплуатации, выключатели ВНз - 16, ВНр -10 и ВНП -10 на высоконадежные с повышенными параметрами и безопасными выключателями типа ВНП-М1-10/630-20. В заказе необходимо указать: тип выключателя, напряжение цепей управления, напряжение и ток предохранителей, расположение выключателя ( на передней или задней стенке шкафа ). Технические характеристики выключателей ВНП-М1-10
Возможные спецификацииВНП-М1-10/630-20зп3, ВНП-М1-10/630-20з, ВНП-М1-10/630-20 Выключатель нагрузки ВНП-М1-10/630-20 имеет следующие метки: ВЫКЛЮЧАТЕЛИ НАГРУЗКИ ПЕРЕМЕННОГО ТОКА серии ВНП-16, ВНП-17/400-630, ВНПп-16-17/400-630
Описание ВНП-16. ВНП-17/400-630, ВНПП-16. ВНПП-17/400-630Выключатели нагрузки ВНП-16. ВНПп-16 являются улучшенной модификацией выключателя нагрузки ВНП-16-17 / 400. Выключатели предназначены для коммутации под нагрузкой цепей трехфазного переменного тока частоты 50Гц напряжением 10 кВ с изолированной или заземленной нейтралью. Устанавливаются в качестве камерах одностороннего комплектующих изделий в ячейки КРУ. камеры КСО. трансформаторные подстанции. а также для замены выключателей в перечисленных устройствах, находящихся в эксплуатации. Выключатели относятся к коммутационным аппаратам, снабженным автогазовым дугогасительным устройством. Климатическое исполнение У по ГОСТ 15150, категория размещения 3. ОСОБЕННОСТИ:+ Дугогасящий нож из меди с напайкой из тугоплавких сплавов Выключатели нагрузки ВНПНазначение выключателя нагрузки ВНП Выключатель нагрузки ВНП – устройство, которое предназначается для снятия нагрузки с цепи, находящейся под высоким напряжением. После этого персонал может приступать к обслуживанию цепи или электрооборудования, которое цепь питает электроэнергией. Выключатели нагрузки ВНП также используются для заземления и для обеспечения видимого разрыва цепи, что повышает безопасность электриков. Устройство выключателя нагрузки ВНП Подобно большинству выключателей нагрузки, ВНП состоит из рамы, на которую монтируются изоляторы (всего их 6, по 3 с верхней и нижней части рамы). В верхней части рамы устанавливаются неподвижные главные, а также дугогасительные контакты и дугогасительная камера. В нижней части рамы установлены подвижные контакты. Изоляционные тяги передают к контактным ножам движение от вала. Кроме того, выключатели ВНП снабжены двумя пружинами для отключения и предохранителем. Выключатель оснащен блоком управления, на котором располагаются электромагниты управления приводом, переключатель дистанционного управления и индикаторы положения привода и выключателя. Принцип работы выключателя нагрузки ВНП Принцип работы выключателя нагрузки ВНП, как и принцип действия других автогазовых выключателей, основан на том, что дуга, возникающая при размыкании контактов, которые находятся под нагрузкой, гасится в специальной дугогасительной камере. Это происходит благодаря тому, что под воздействием высокой температуры, которая возникает из-за дуги, вкладыш из органического стекла, находящийся в камере, начинает активно выделять газы, которые прерывают дугу. Моментально гашение дуги позволяет свести к минимуму негативный эффект, которые она может оказать на токонесущий проводник. Сфера использования выключателя нагрузки ВНП Выключатели нагрузки ВНП устанавливаются в распределительных устройствах. Выключатели данного типа можно увидеть в комплектных трансформаторных подстанциях, в камерах одностороннего обслуживания, в распределительных щитах и в шкафах управления. Выключатели ВНП используются как в промышленных, так и в городских электросетях. Товар просмотрен сегодня 2 раз(a) всего 924 раз(a) Автогазовый трехполюсный выключатель нагрузки типа ВНП-М1-10/630-20 со встроенным пружинным приводом, ручным заводом, дистанционным и местным включением и отключением для многократных коммутационных операций, предназначен для коммутации под нагрузкой цепей трехфазного тока частотой 50 – 60 Гц номинальным напряжением от 3 до 10 кВ и номинальным током 630 А в сетях с заземленной и изолированной нейтралью, используется в шкафах комплектных распределительных устройств (КРУ), в камерах стационарных одностороннего обслуживания (КСО), в комплектных трансформаторных подстанциях (КТП). Выключатель может работать от сигналов в схемах АВР. По заказу выключатель может поставляться для установки на передней или задней стенках шкафа с контактной системой, повернутой к оператору. Технические характеристики Номинальное напряжение, кВ 10 Наибольшее рабочее напряжение, кВ 12 Номинальный ток, А 630 Номинальный ток отключения при cos #61546 #61619 0,7. А 630 Наибольший ток отключения при cos #61546 #61619 0,7. А 1000 Номинальный переходный ток отключения при cos #61546 #61501 0,23. А 1000 Сквозной ток короткого замыкания, кА 20 Номинальное напряжение переменного тока вспомогательных цепей, В: 100. 127, 220 Время протекания тока короткого замыкания, с 3 Механический ресурс, циклов 2000 Количество коммутаций тока нагрузки при cos #61546 #61501 0,7 без ревизии, не менее, циклов: Ток нагрузки 630 400 300 200 100 63 Количество коммутаций 200 320 420 630 1260 2000 Выключатель имеет следующие конструктивные отличия: ВНПп-М1-10/630 - выключатель с расположением на передней стенке шкафа. ВНПз-М1-10/630 - выключатель с расположением на задней стенке шкафа. ВНПп-М1-10/630-20, ВНПз-М1-10/630-20 - выключатель с пружинным приводом (базовая модель) ВНПп-М1-10/630-20з, ВНПз-М1-10/630-20з - то же с заземляющими ножами ВНПз-М1-10/630-20 2з - то же с двумя заземляющими ножами и сигнализацией положения заземлителей ВНПп-М1-10/630-20зп3, ВНПз-М1-10/630-20зп3 - то же с заземляющими ножами, с устройством для установки предохранителей и с устройством для подачи команды на отключение при перегорании предохранителя. Схемы расположения выключателя в шкафу указаны на рис. 1 - 3. Конструкция выключателя позволяет с незначительными затратами заменить старые, находящиеся в эксплуатации, выключатели ВНз - 16, ВНр –10, ВНП –10, ВНП-17 на высоконадежные с повышенными параметрами и безопасными выключателями типа ВНП-М1-10/630-20. ОАО “Н3ВА” окажет помощь в замене старых выключателей в ячейках КСО, КРУ, КТП новыми выключателями ВНП-М1-10/630-20. В заказе необходимо указать: тип выключателя ( на передней или задней стенке шкафа ), напряжение цепей управления. ВНИМАНИЕ! Последняя модернизация выключателя нагрузки ВНП-М1-10/630-20, подтвержденная испытаниями во Всероссийском Электротехническом институте им. Ленина в г. Москве, дала результаты по техническим параметрам, соответствующим требованиям Международной Энергетической Комиссии ( МЭК ), в частности: - термическая стойкость - 3 секунды ( по ГОСТу - 1 секунда ) - отключение переходных токов 1000 А при cos #61546 = 0,23 в случае перегорания в одной из фаз предохранителя ( по ГОСТу - отсутствует ). Технические условия на выключатель ВНП-М1-10/630-20 согласованы с Департаментом стратегии и научно-технической политики РАО «ЕЭС России» письмом № 02-01-2-4/146 от 12.02.98 г. ВЫКЛЮЧАТЕЛИ НАГРУЗКИ АВТОГАЗОВЫЕ ТИПА ВНП-М1-1-/630 Общие сведения Выключатели нагрузки автогазовые обычного применения типа ВНП-М1-10/630-20 и ограниченного применения ВНПу-М1-10/630-31,5 предназначены для коммутации под нагрузкой цепей трехфазного тока частотой 50-60 Гц номинальным напряжением от 3 до 10 кВ и номинальным током 630 А с заземленной или изолированной нейтралью. Выключатели используются в шкафах комплектных распределительных устройств (КРУ), в камерах стационарных одностороннего обслуживания (КСО), в комплектных трансформаторных подстанциях (КТП). П - со встроенным пружинным приводом у - с усиленной контактной системой М1 - модернизированный 10 - номинальное напряжение, кВ 630 - номинальный ток, А Х - номинальная периодическая составляющая сквозного тока короткого замыкания (20 31,5), кА з - с заземляющими ножами п - со встроенными предохранителями и заземляющими ножами, расположенными за предохранителями З - с устройством для подачи команды на отключение при перегорании предохранителей Х - климатическое исполнение и категория размещения (У2, Т3). nbspnbspТИПОИСПОЛНЕНИЕ nbspnbspВыключатели общего применения: nbspnbspВНП-М1-10/630-20У2(Т3) nbspnbspВНП-М1-10/630-20зУ2(Т3) nbspnbspВНП-М1-10/630-20зпУ2(Т3) nbspnbspВыключатели указанных типов имеют следующие основные конструктивные отличия: nbspnbspВНП-М1-10/630-20 - выключатель со встроенным пружинным приводом nbspnbspВНП-М1-10/630-20з - имеет ножи заземления nbspnbspВНП-М1-10/630-20зпЗ - имеет дополнительно полурамы для предохранителей и устройство для подачи команды на отключение при перегорании предохранителя. nbspnbspВыключатели ограниченного применения: nbspnbspВНПу-10/630-31,5У2 nbspnbspВНПу-10/630-31,5зУ2 nbspnbspВНПу-10/630-31,5зп3У2 Условия эксплуатации Наибольшая высота над уровнем моря 1000 м. nbspnbspВерхнее рабочее значение температуры окружающего воздуха: для исполнения У2 35°С (предельное значение 55°С со снижением номинального тока до 50%), для исполнения Т3 55°С. nbspnbspНижнее рабочее значение температуры окружающего воздуха: для исполнения У2 - 45°С, для исполнения Т3 - 10°С. nbspnbspТип атмосферы II по ГОСТ 15150-69. nbspnbspОкружающая среда невзрывоопасная. nbspnbspРабочее положение в пространстве - на вертикальной плоскости, допускается отклонение до 5° в любую сторону. nbspnbspВыключатели соответствуют ТУ16-94 ИБЦЖ. 674212.001 ТУ. ТУ 16-94 ИБЦЖ.674212.001 ТУ Технические характеристики Номинальное напряжение, кВ - 10 Наибольшее рабочее напряжение, кВ - 12 Номинальный ток, А - 630 Наибольший ток отключения при соs j. 0,7, А - 800 Нормированные параметры сквозного тока короткого замыкания - среднеквадратичное значение тока за время его протекания (ток термической стойкости), кА: для ВНП-М1-10/630-20 - 20 для ВНПу-М1-10/630-31,5 - 31,5 Время протекания тока (время короткого замыкания), с - 1 Нормированные параметры тока включения, кА: наибольший пик - 51 начальное действующее значение периодической составляющей - 20 Номинальное напряжение вспомогательных электрических цепей отключения и включения, В: при постоянном токе - 100, 110, 220 при переменном токе - 100, 127, 220 Износостойкость выключателя, циклов: механическая - 2000 коммутационная - 200 Количество коммутаций тока нагрузки при соs j. 0,7 без ревизии, циклов, не менее: 630 А - 200 400 А - 320 300 А - 420 200 А - 630 100 А - 1260 50 А - 2520 Срок службы выключателя до списания, лет - 30 Конструкция и принцип действия Выключатель относится к коммутационным аппаратам, снабженным автогазовым дугогасительным устройством. Принцип работы выключателя основан на гашении электрической дуги, возникающей при размыкании дугогасительных контактов, потоком газа, образующегося в результате воздействия высокой температуры дуги на газогенерирующие материалы. nbspnbspПри включении выключателя сначала замыкаются главные контакты, а затем дугогасительные. nbspnbspПри отключении выключателя также сначала размыкаются главные контакты, а затем дугогасительные. nbspnbspВыключатель типа ВНП-М1-10/630-20 (рис. 1) состоит из рамы, на которой установлены шесть опорных изоляторов. На трех изоляторах, расположенных в нижней части рамы, крепятся шарнирно главные подвижные контакты совместно с подвижными дугогасительными контактами, а в верхней части - главные контакты, дугогасительные неподвижные контакты и дугогасительная камера. nbspnbspОбщий вид, габаритные и установочные размеры выключателя ВНП-М1-10/630 20зпЗУ2 nbspnbsp1 - рама 2 - изолятор опорный nbspnbsp3 - контакт главный неподвижный nbspnbsp4 - контакт дугогасительный неподвижный nbspnbsp5 - камера дугогасительная 6 - тяги изоляционные nbspnbsp7 - пластина 8 - контакт главный подвижный nbspnbsp9 - контакт дугогасительный подвижный 10 - система тяг nbspnbsp11 - вал 12 - указатель механический nbspnbsp13 - электромагнит дистанционного управления на включение nbspnbsp14 - электромагнит дистанционного управления на отключение nbspnbsp15 - контактор 16 - вал промежуточный nbspnbsp17 - ножи заземляющие 18 - полурама 19 - предохранитель nbspnbsp20 - устройство для подачи команды при перегорании предохранителя 21 - полурама 22 - пластина nbspnbspДля включения и отключения выключателя имеется энергоноситель в виде пружины кручения. Для передачи движения к подвижным контактам служат изоляционные тяги. nbspnbspДля управления выключателем на раме установлен блок с электромагнитами дистанционного управления на включение и отключение соответственно, а также контактор с микропереключателями, как элементы дистанционного указателя. nbspnbspВ конструкции выключателя нагрузки предусмотрен местный указатель. Надписи, указывающие положение выключателя и привода, располагаются на валу и механическом указателе. Дистанционный указатель, сигнализирующий синхронно о положении выключателя и привода, устанавливается на выносном пульте управления согласно схеме электрической (рис. 2). nbspnbspВ выключателях типа ВНП-М1-10/630-з дополнительно присоединяются заземляющие ножи с помощью боковых пластин, промежуточного вала и системы тяг. Заземляющие ножи устанавливаются на полураме, которая крепится на задней стенке камеры. Заземляющие ножи управляются съемной рукояткой. nbspnbspВыключатели типа ВНП-М1-10/630зпЗ дополнительно имеют предохранители, установленные на полураме. Заземляющие ножи расположены за предохранителями. Выключатели данного типа содержат устройство для подачи команды на отключение при перегорании предохранителя. Устройство закреплено на полураме. nbspnbspВ конструкции выключателя предусмотрены блокировки, которые обеспечивают: nbspnbspневозможность включения выключателя при не полностью заведенной пружине привода nbspnbspневозможность включения заземляющих ножей при включенном положении выключателя nbspnbspневозможность включения выключателя при включенных заземляющих ножах nbspnbspневозможность включения заземляющих ножей при взведенном приводе nbspnbspневозможность взведения привода при включенных заземляющих ножах nbspnbspневозможность повторного взведения привода при включенном выключателе. nbspnbspВыключатели ограниченного применения ВНПу-М1-10/630-31,5 дополнительно снабжены пластинами (магнитными замками) на главных подвижных контактах. В комплект поставки входят: выключатель нагрузки рукоятка для завода пружины привода и оперирования приводом ножей заземления Источники: http://all-energo.ru/store/auto/switch_load/vnp-m1-10, http://energostroi-kru.ru/vykluchateli/vnp-16-17.html, http://velsnab.ru/catalog/elektrooborudovanie/vyklyuchateli_nagruzki/vyklyuchateli_nagruzki_vnp/, http://www.stroyportal.su/production/Vyklyuchatelyu_nagruzki_VNP_M1_10_630/474187, http://www.laborant.ru/eltech/02/0/3/02-96.htm | |
