Выключатель нагрузки ВНП-10-1

Выключатель нагрузки типа ВНП-10-1.

Условия эксплуатации выключателя нагрузки:

температура окружающего воздуха от -45°С до +40°С

окружающая среда не взрывоопасная, не содержащая агрессивных газов и паров, а также производственной пыли в количествах, нарушающих работу выключателя

рабочее положение в пространстве — установка на вертикальной плоскости

высота над уровнем моря не более 1000 м

климатическое исполнение — У

категория размещения — 2.

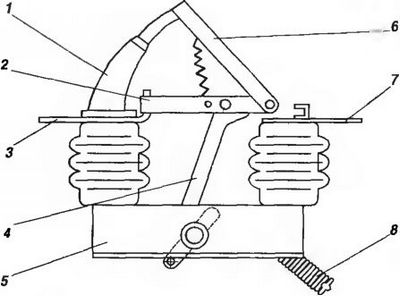

Выключатель нагрузки типа ВНП-10-1 — дугогасительная камера 2 — главный контакт 3 и 7 — линейные контакты: 4 — тяга контактной системы 5 — рама б — дугогасительный контакт, 8 — отключающая пружина

Номинальное напряжение, кВ              10

Номинальный ток. А   630

Номинальное начальное значение периодической составляющей сквозного тока короткого

замыкания, кА                                               20

Выключатель нагрузки ВНП-М1-10/630-20

Нальчикский завод высоковольтной аппаратуры выпускает выключатель нагрузки автогазовый типа ВНП-М1-10/630-20 со встроенным пружинным приводом, с ручным заводом для местного и дистанционного управления.

2000

Механический ресурс - 2000 операций.

Выключатели имеют следующие модификации:

ВНП-М1-10/630-20з - с заземляющими ножами

ВНП-М1-10/630-20зп - с заземляющими ножами, с устройством для установки предохранителей и устройством для подачи команды на отключение при перегорании предохранителей.

Технические данные выключателя нагрузки типа ВНП-М1-10/630-20 У2 (выключатель нагрузки автогазовый)

Номинальное напряжение, кВ       10

Наибольшее рабочее напряжение, кВ         12

Номинальный ток, А          630

Наибольший ток отключения, А          300

Сквозной ток короткого замыкания, кА:

наибольший пик          51

номинальное значение        20

Износостойкость выключателя, циклов:

Автогазовые, пружинные и ручные выключатели нагрузки ВНА, ВНП и ВНР в каталоге ООО ТД АВК-Энерго . Широкий ассортимент, доступные цены, удобные формы заказа, доставка по Москве и МО.

Использование трехполюсных выключателей нагрузки ВНА, ВНП или ВНР оправдано в локальных распределительных сетях для выключения подачи напряжения в ручном и в механическом режиме (используется энергия взведенных вручную пружин). Они устанавливаются в распределительных шкафах и трансформаторных подстанциях для включения/выключения трехфазного переменного тока частотой 50-60 Гц и номинальным напряжением 10 кВт (максимальное – 12 кВт). Кроме того, устройства применяются для заземления отключенных участков электрических цепей.

При отключении нагрузки, автогазовый рубильник ВНА обеспечивает разрыв электрической сети. Температурное воздействие электрической дуги на стеклонаполненный полиамит стенок дугогасильной камеры вызывает выделение потока газов, осуществляющих ее гашение. Автогазовый выключатель нагрузки ВНА не используется для защиты и отключения цепи в случае возникновения короткого замыкания. Номинальное начальное значение периодической составляющей сквозного тока короткого замыкания устройства составляет 20 кА. Управление рубильником производится с помощью механического пружинного привода (правое или левое исполнение).

Электрические рубильники отечественного производства отличаются надежностью исполнения, длительным сроком эксплуатации (до 25 лет), соответствием практических эксплуатационных характеристик заявленным нормативам, доступной стоимостью, простотой монтажа и неприхотливостью в эксплуатации. Выбор электрооборудования производится в соответствии с техническими характеристиками проектируемой или восстанавливаемой электрической сети.

Быстро подобрать и недорого приобрести выключатель нагрузки ВНА, ВНП, ВНР или другое электрооборудование необходимой модели и в нужном количестве Вы теперь можете прямо на нашем сайте, оформив заказ в соответствующем разделе интернет-магазина. После поступления заявки менеджер ООО «ТД АВК-Энерго» свяжется с Вами по телефону и предоставит всю информацию относительно организации поставки.

Выключатель нагрузки ВНП-10-630

Выключатель ВНП со встроенным пружинным приводом, ручным заводом, дистанционным и местным включением и отключением для многократных коммутационных операций, предназначен для коммутации под нагрузкой цепей трехфазного тока частотой 50 - 60 Гц номинальным напряжением от 3 до 10 кВ и номинальным током 630 А в сетях с заземленной и изолированной нейтралью, используется в шкафах комплектных распределительных устройств (КРУ), в камерах стационарных одностороннего обслуживания (КСО), в комплектных трансформаторных подстанциях (КТП).

По заказу выключатель может поставляться для установки на передней или задней стенках шкафа с контактной системой, повернутой к оператору.

Выключатель имеет следующие конструктивные отличия:

ВНП-М1-10/630-20 - выключатель с пружинным приводом

ВНП-М1-10/630-20з - то же с заземляющими ножами

ВНП-М1-10/630-20зп3 - то же с заземляющими ножами, с устройством для установки предохранителей и с устройством для подачи команды на отключение при перегорании предохранителя.

Конструкция выключателя позволяет с незначительными затратами заменить старые, находящиеся в эксплуатации, выключатели ВНз - 16, ВНр -10 и ВНП -10 на высоконадежные с повышенными параметрами и безопасными выключателями типа ВНП-М1-10/630-20.

В заказе необходимо указать: тип выключателя, напряжение цепей управления, напряжение и ток предохранителей, расположение выключателя ( на передней или задней стенке шкафа ).

Выключатели нагрузки на напряжение 6, 10 кВ

Выключатель нагрузки, по сути, представляет собой обычный разъединитель с простейшей дугогасительной камерой. Их начали применять около 60 лет тому назад в электроустановках 3, 6, 10 кВ в тех случаях, когда применение дорогих выключателей оказывается неэкономичным. В те времена этот коммутационный аппарат был выполнен в виде разъединителя и высоковольтного предохранителя, поскольку токи нагрузки в электроустановках 6 – 10 кВ были небольшими, по сравнению с современными нагрузками в электрическую сеть. В этом сочетании, разъединитель был предназначен для отключения и включения токов холостого хода, а также включения токов нагрузки, плавкому предохранителю отводилась роль защиты электроустановки от токов перегрузки и короткого замыкания.

По мере развития производства и соответственно энергетических нагрузок, токов холостого хода электроустановок стали применять так называемые разъединители мощности. Это устройство объединило в себе выключатель, имевший дугогасительную камеру небольшой мощности, и разъединитель. Такая конструкция использовалась только для коммутирования токов нагрузки и небольших токов перегрузки. Чтобы использовать разъединители мощности в цепях питания силовых трансформаторов и конденсаторных батарей, необходимо было устанавливать дополнительно высоковольтные плавкие предохранители, для осуществления защиты от токов короткого замыкания.

Позднее, усовершенствовав эту конструкцию, путем монтажа простейшего дугогасительного устройства на разъединитель, разработчики пришли к созданию нового коммутационного аппарата, получившего название выключателя нагрузки. Как оказалось, эти аппараты дешевле разъединителя мощности и способны отключать довольно большие емкостные токи, работающих на холостом ходу линий электропередачи даже очень высокого напряжения.

В данное время выключатель нагрузки успешно применяется во многих электроустановках, в том числе в качестве генераторных выключателей, в цепях конденсаторных батарей. Выключатель нагрузки нашел применение и за рубежом, при этом гашение дуги выполняется весьма разнообразными способами: коммутации в воздухе, в вакууме, в элегазе, в трансформаторном масле и т.п. Повысился интерес к ним и у российских и украинских производителей, потому как по прошествии 10-15 лет произошли преобразования в электрических сетях – выделение высокого и низкого напряжений, а выключатель нагрузки является наиболее выгодным вариантом в решении вопроса экономии и надежности питания потребителей.

Видов конструкций и типов выключателей нагрузки огромное количество. Некоторые из них приведены ниже.

Выключатели нагрузки типов ВН и ВНП. Особенности конструкций и принцип действия.

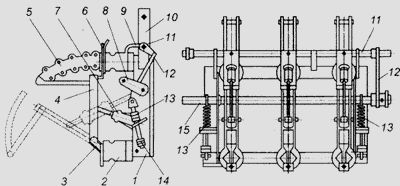

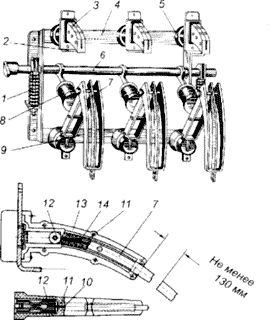

Выключатель нагрузки типа ВН состоит из следующих конструктивных узлов – общая рама 4, подвешенная на опорных изоляторах 5, на которых смонтированы дугогасительные камеры 3 с неподвижными контактами - основными 2 и дугогасительными 12, подвижные контакты - основные 9 и дугогасительные 7, общий приводной вал 6, связанный с полюсами изоляционных тяг 8.

Выключатель нагрузки типа ВН-16 на 6 и 10 кВ, имеющий номинальный ток отключения Iном= 400 А и 200 А (в отдельных случаях - до 800 А) и мощность отключения 4 и 3 МВА:

а) общий вид б) дугогасительное устройство продольного дутья

В конструкцию дугогасительной камеры выключателя нагрузки типа ВН – 16 входит две пластмассовые щеки 13, внутри которых заложены сменные вкладыши 10, изготовленные из оргстекла и образующие узкую щель 11, в которой движется дугогасительный контакт. Коммутация «отключения» производится двумя отключающими пружинами 1, при этом между дугогасительными контактами образуется электрическая дуга 14, вызывающая интенсивное газовыделение из стенок вкладышей, и соответственно рост давления в камере. Путь выхода газов, а именно через щель между контактами и стенками камеры, проходит через область горения дуги, при этом газы создают продольное обдувание и тем самым гашение электрической дуги. Дугогасительные камеры выключателя нагрузки имеют высокую степень износа, т.е. рассчитаны на большое количество операций отключения (без замены вкладыша), например, ток силой 50 А разрешается отключать 300 раз, ток 100 А – 200 раз, ток 200 А – 75 раз, а ток 400 А – 4 раза.

При отключении сначала размыкаются основные рабочие контакты, а затем дугогасительные, при включении этот процесс происходит наоборот, при этом в отключенном состоянии подвижный контакт образует достаточно большой видимый разрыв. На выключатели нагрузки могут монтироваться стационарные заземляющие ножи, с механической блокировкой для предотвращения ошибочных действий по включению аппарата.

Для осуществления управления выключателем нагрузки типа ВН-16 предусмотрено применение привода типа ПРА-17 (привод ручной автоматический). Этот привод имеет механизм свободного расцепления и встроенный электромагнит для осуществления дистанционного отключения коммутационного аппарата. Достоинствами этого привода являются: простая и надежная конструкция, удобная эксплуатация, а недостаток – это невозможность включения выключателя нагрузки дистанционно и автоматически. Данный тип привода может использоваться и с другими типами выключателей нагрузки, таких как ВНП-16, ВНП-17, ВНП-11 и т.д.

Для решения задачи невозможного включения аппарата дистанционно применяются электромагнитные или пневматические привода, которые относятся к приводам прямого действия. Достоинствами также являются простота конструкции и надежность в эксплуатации, недостатком же - зависимость от мощного источника оперативного постоянного тока, потому как для осуществления операции включения потребляется много энергии.

В России, а также в других странах СНГ, кроме выключателя нагрузки типа ВН-16, довольно успешно применяются и другие типы выключателей нагрузки – ВН-10, ВН-11, ВНП-16, ВНП-17. Конструкция представляет собой сочетание разъединителя внутренней установки рубящего типа, со смонтированными на нем автогазовыми дугогасительными камерами, изготовленные из оргстекла.

Этими аппаратами предусмотрено осуществление операций включения и отключения токов нагрузки 200-400 А, а также для защиты от токов короткого замыкания. Поэтому для выполнения возложенных функций, выключатель нагрузки снабжается высоковольтными кварцевыми предохранителями (ПК).

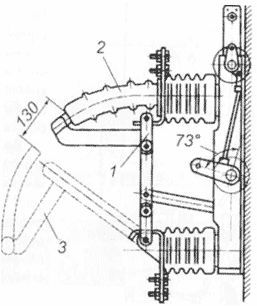

Автогазовый выключатель нагрузки типа ВН-10, с ручным приводом на номинальное напряжением 10 кВ, с номинальным током 400 А и током термической стойкостью 10 кА

1- система главных контактов 2-дугогасительное устройство 3-система дугогасительных подвижных контактов

Принцип действия выключателя нагрузки типа ВН-10 такой же, как и у выключателя нагрузки типа ВН-16. Принцип гашения дуги осуществляется за счет образующихся газов, вследствие разложения вкладыша из оргстекла. При операции отключения выключателя сначала размыкаются главные контакты, затем дугогасительные, которые размещены в дугогасительной камере. Электрическая дуга при этом воздействует на стенки вкладыша, образуя интенсивное газовыделение. Вследствие затрудненного выхода газов из дугогасительного устройства происходит повышение давления в камере, что приводит к быстрому гашению дуги.

Выключатель монтируется с ручным приводом, который оснащен механизмом свободного расцепления и электромагнитом отключения. Таким образом, операции включения производятся только вручную, а операции отключения производятся вручную и дистанционно с помощью электромагнита отключения, который питается от независимого источника тока.

Данный тип выключателя оснащен стационарными заземляющими ножами, которыми можно заземлить как верхние, так и нижние выводные контакты, а также предусмотрена возможность установки с верхней или с нижней стороны выключателя высоковольтных предохранителей.

Выключатели нагрузки типа ВНР. Особенности конструкций и принцип действия.

Кроме выключателей нагрузки типа ВН, в странах СНГ также широко эксплуатируется выключатель нагрузки типа ВНР-10/400-10з.

Конструкция выключателя нагрузки типа ВНР-10/400-10з

На сварной раме 1 установлены шесть опорных изоляторов 2, при этом на нижних изоляторах закреплены контакты 3 с держателями основных ножей 4, на верхних же изоляторах – главные 6 и дугогасительные контакты, которые закрыты дугогасительными устройствами. С помощью рычага 8 и изоляционной тяги 7 передается движение от вала выключателя к ножам. Для обеспечения необходимой скорости отключения на выключателе смонтированы специальные пружины 13 и амортизирующие резиновые шайбы 14. Стационарные заземляющие ножи 10 соединяются с рамой выключателя гибкими связями 9 и приводятся в движение с помощью вала 11 заземляющего устройства.

Для включения выключателя нагрузки рукоятку рычага привода перемещают снизу вверх, при этом вал 15 поворачивается и с помощью изоляционных тяг включает контактные ножи. Для осуществления отключения выключателя рукоятку рычага привода перемещают сверху вниз или дистанционно от кнопки с замыкающими контактами, при этом вал поворачивается под действием отключающих пружин и отключает выключатель.

Выключатель нагрузки типа ВНР-10/400-10з

а) общий вид выключателя нагрузки б) разрез дугогасительной камеры в, г) компоновка выключателя

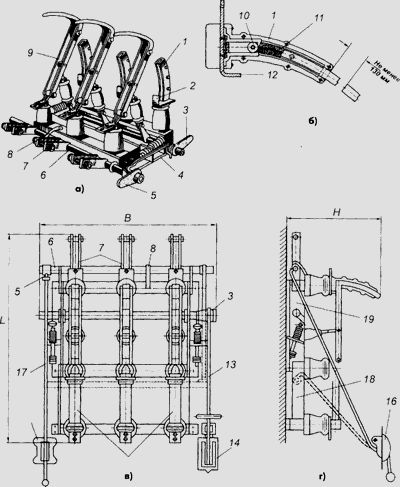

1 - дугогасительная камера: 2, 9 - неподвижный и подвижный рабочие контакты 3, 5 - рычаги вала выключателя нагрузки и заземляющих ножей 4 - пружина 6 - вал заземляющих ножей 7 - заземляющие ножи 8 - гибкая связь 10, 12 - неподвижный и подвижный дугогасительные контакты 11 - вкладыш из органического стекла 13, 17 - тяги приводов выключателя нагрузки и заземляющих ножей 14, 16 - приводы выключателя нагрузки и заземляющих ножей: 15 - предохранители ПКТ 18 - полурама 19 - рама

Выключатель нагрузки автогазового типа ВНП-М1-10/630-20.
