Рабочее положение в пространстве вертикальное с допустимым отклонением
от вертикали не более 5о.
Выключатель нагрузки ВНА
В отключенном положении выключатель нагрузки ВНА создает видимый разрыв электрической цепи.
Выключатель нагрузки ВНА устанавливается в шкафах комплектных распредустройств и комплектных трансформаторных подстанциях . Гашение дуги осуществляется потоком газов, выделяющихся из стенок дугогасящей камеры при воздействии на них гасимой дуги.
Управление осуществляется отдельным механическим приводом, связанным с выключателем нагрузки механической передачей. Выключатель допускает одну из следующих серий
отключений без необходимости производства ревизий и замены деталей:
а) не менее 10 отключений преимущественно активного тока, равному номинальному току отключения
б) при 5% нагрузке от номинального тока 20 отключений преимущественно активного тока.
Выключатель нагрузки ВНА обеспечивает двухкратное включение нормированного для него тока включения на короткое замыкание без повреждений, препятствующих его дальнейшей
работе в нормальном и эксплуатационном режиме.
Выключатели нагрузки ВНА-Л-10/630-20з У2
Выключатель нагрузки ВНР 10/630

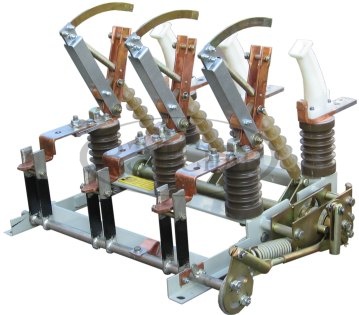

Выключатель нагрузки ВНА-10/630
Выключатели ВНА предназначены для включения и отключения под нагрузкой участков цепей трехфазного тока напряжением 6 (10) кВ, частотой 50 Гц, а также заземления отключенных участков при помощи заземляющих ножей.
Выключатель нагрузки устанавливается в комплектных трансформаторных подстанциях (КТП), камерах обслуживания (КСО), комплектных распределительных устройствах (КРУ).
Выключатели ВНА относятся к коммутационным аппаратам, снабженным автогазовым дугогасительным устройством. Гашение дуги осуществляется потоком газов, выделяющихся из стенок дугогасящей камеры при воздействии на них гасимой дуги.
Управление осуществляется отдельным приводом, связанным с выключателем нагрузки, монтируемым на месте установки выключателя. Тип привода: пружинный (ручной) или электроприводом. По расположению привода ВНА может быть с левосторонним приводом (ВНА-Л) и с правосторонним приводом (ВНА-П).
Механический ресурс до первого капитального ремонта не менее 2000 операций. Межремонтный ресурс 1000 циклов до первого среднего ремонта в течение срока службы 4 года. Срок службы выключателя нагрузки - 25 лет.
Структура условного обозначения ВНА-10/630
- В - выключатель
- Н - нагрузки
- А - автогазовый
- 10 - номинальное напряжение сети, кВ
- 630 - номинальный ток, А
- У2 - климатическое исполнение и категория размещения по ГОСТ 15150 и ГОСТ 15543.1
Исполнения выключателя нагрузки ВНА-10/630
- без заземляющих ножей и без предохранителей
- с одним заземляющим ножом без предохранителей
- с двумя заземляющими ножами без предохранителей
- с одним заземляющим ножом c предохранителями
- с двумя заземляющими ножами c предохранителями
Условия эксплуатации выключателя нагрузки ВНА-10/630
- температура окружающего воздуха от -45°С до +40°С
- высота над уровнем моря не более 1000м
- относительная влажность воздуха 75% при 15°С, 100% при 25°С
- окружающая среда - промышленная атмосфера типа П
- рабочее положение в пространстве - установка на вертикальной плоскости. Допускается отклонение от вертикального положения до 5°
Технические характеристики выключателя нагрузки ВНА-10/630
Габаритные размеры выключателя нагрузки ВНА-10/630
- Рама
- Опорный изолятор
- Подвижные контакты
- Подв. дугосительные контакты
- Контакты
- Дугосительная камера
- Пружина
- Заземляющие ножи
- Тяговый изолятор
Выключатель устанавливается на расстояние от плоскости не менее 50 мм
Консультации помогут вам в выборе продукции согласно вашим потребностям, учитывая ваши финансовые возможности.
Вы можете связаться с ними по телефонам: (812) 493-59-40. (812) 493-59-41 .
Вы так же можете задать вопрос прямо на сайте.
Выключатели нагрузки ВНА
Назначение выключателей нагрузки ВНА
Выключатели нагрузки ВНА предназначаются для безопасного отключения цепи, которая находится под нагрузкой. Как известно из школьного курса физики, при разъединении токонесущего проводника образуется высоковольтная дуга, имеющая высокую температуру. Она может привести к повреждениям проводника. Однако при использовании выключателей ВНА подобная проблема снимается благодаря тому, что у них есть дугогасительные камеры, предназначение которых очевидно из названия. Таким образом, назначение выключателей нагрузки ВНА состоит в безопасном отключении цепи, находящейся под нагрузкой.
Устройство выключателей нагрузки ВНА
Выключатели нагрузки ВНА устроены весьма просто, но эффективно. Основанием выключателя служит рама, именно на нее устанавливаются 6 опорных изоляторов, относящихся ко второму типу. На изоляторы, которые находятся в нижней части рамы, устанавливаются подвижные главные, а также дугогасительные контакты. На изоляторы, которые находятся в верхней части рамы, устанавливаются неподвижные главные контакты. Кроме того, выключатели вна оснащаются камерами для гашения возникающей дуги. В камере находятся вкладыши из полиметилметакрила, выделяющие струю газов при повышении температуры, которое за собой влечет возникновение дуги.
При необходимости отключить нагрузку сначала размыкаются главные контакты выключателя нагрузки ВНА. Ток перенаправляется на цепь дугогасительных контактов, которые также размыкаются через некоторое время. Это приводит к тому, что возникает электрическая дуга, обладающая высокой температурой. Именно температура вызывает выделение газа из полиметилметакрилового вкладыша, который находится в дугогасительной камере. Струя газов, вырывающая через узкую щель, прерывает дугу и гасит ее подобным образом. На гашение дуги уходят доли секунды, и она не успевает повредить токонесущий проводник.
Выключатели нагрузки
Выключатели различаются по типу исполнения – выключатели нагрузки ВНР имеют ручной привод. заземляющие ножи и применяются в распределительных устройствах, трансформаторных подстанциях и других электрических узлах.
Выключатели нагрузки ВНА – автогазовые устройства, поэтому в отключенном положении в электрической цепи создается видимый разрыв. Газовый поток направлен на погашение активного тока в цепи. Выключатель может быть дополнительно оснащен полурамой для установки предохранителей.
Выключатели нагрузки ВНР и ВНА широко представлены в ассортименте нашей компании. Подробную информацию по каждому виду выключателей Вы сможете получить у наших специалистов.
